產品介紹：

高層建筑直連供暖技術,是專門解決高層建筑高區與低區直連供暖的一項專利技術,不用另設鍋爐、水箱、熱交換設備。即高區與低區熱網直連并網供暖,從而大大改善供熱效果,節省工程投資,降低運行費用,可靠,技術先進,受到廣大熱用戶的青睞。

一、高層建筑閉式直選供暖機組性能

該項技術在工程實踐中不斷完善,不僅能適用于上供下回單管系統、地?zé)嵯到y(tǒng)及分戶供暖系統,而且還可以應用于空調水系統。供暖、空調水系統的運行監測、控制及報警系統均由微機自動完成,微機控制裝置同機組安裝在同一框架上,可設在高層建筑的地下室內或設備間,也可以設在鍋爐房(或換熱站)內。設備占地面積小,布置緊湊,安裝方便，操作簡單,自動化程度高,運行可靠。

二、閉式直連供暖系統的基本原理

閉式直連供暖系統利用現在有低區供暖管網介質直連向高區供暖。在原有低區供暖管網壓力，運行參數，運行方式均保持不變的前提下，在高層建筑地下室（或設備間）增設一臺微機控制的機組，將低區管網的供水壓力提高，送至高區（層）散熱器中。高區回水經過減壓裝置減壓，使高區回水壓力降低，保證高區回水與低區回水壓力基本一致。從而實現高層建筑高區與低區并網直連供暖。

供暖系統運行時,高區回水壓力通過減壓裝置降至低區壓力,高、低區回水的壓力差可根據現場實際情況人工調節設定O減壓閥閥體采用了全通道流線型設計,流體阻力小,流量大,在傳動方式上采用了水力操作,既利用管道中的水壓自動操作主閥瓣上下移動,控制閥門開度,調節下游壓力,使下游壓力維持在設定的壓力值上。

供暖系統運行出現停電事故或運行停止時,為了防止高、低區間靜壓差相互傳遞,造成低區散熱器破壞,在高區田水管上設置快速隔斷閥。加壓循環泵停止,快速隔斷閥立即關閉,使高區與低區回水相互隔開,保證系統可靠的運行。

三、閉式直連供暖系統的主要特點

(1)直接利用低溫?zé)崴┡?不需設熱交換器隔絕壓力O高、低區同一系統,同一參數,便于運行管理,有利于管網的水力平衡。

(2)設計簡單,安裝方便。用于舊建筑物高、低區并網改造,改動量較小,方便快捷;用于新建筑物,便于統籌規劃,節省工程投資。

(3)閉式直連供暖系統進一步完善了開式直連供暖系統的不足,解決了開式系統由于與大氣連通,水中溶解氧腐蝕管道及附件的問題;消除了開式系統回水立管產生的噪聲;解決了開式系統由于壓力不穩定,經常出現的跑水現象;節省了開式系統旋流器、跑氣器等高區設備占用的有效空間;消除了開式系統進入空氣，形成氣塞影響系統正常運行的現象。

（4)閉式直連供暖系統，由于運行中系統不會進入空氣，管道腐蝕小，使用壽命比開式系統高1-2倍，同時也解決了系統在停電或者停止運行時所產生的水擊對供暖系統設備的影響。

四、閉式直連供暖系統的應用范圍

(1)高層建筑供暖系統

(2)高層建筑空調水系統

(3)局部小區熱網連接到大型熱網

(4)熱網區域內地勢高差較大

以上四種情況均可選用閉式直連供暖系統裝置

五、閉式直連供暖系統裝置的選擇

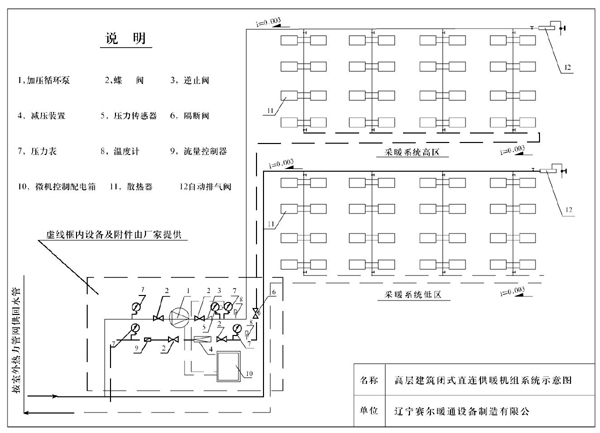

本公司針對閉式直連供暖系統研制出成套設備,其中包括增壓循環泵,壓力控制器,流量控制器,微機控制柜,隔斷閥,減壓裝置，儀表等,詳見附圖。

(1)增壓循環泵流量的計算 :

V=0.86 × K × Q/ρ(t1-t2) m3/h

式中:

K:附加系數,一般可取 K=1.10;

Q；高區供暖系統熱負荷 W;

ρ：供水溫度下水的密度 kg/m3;

t1：供水溫度 ℃

t2：回水溫度 ℃

（2）增壓循環泵的揚程計算：

H=Hj+Hf-Hw+3-5mhO

式中：

Hj：泵出口至高層供水干管的高度mH2O

Hf：供暖系統阻力損失mH2O

Hw：泵入口處外網供水壓力mH2O

3-5mH2O為預留富裕壓頭。

我公司可根據用戶的具體要求,設計參數,確定閉式直連供暖系統成套設備及附件的具體型號,滿足廣大熱用戶的需求。

六、成套機組規格

閉式直連供暖成套機組,本公司進行了精心設計,結構緊湊,占地面積小,安裝簡單,所有的設備及附件均安裝在用槽鋼制成的框架上?，F(xiàn)場安裝時,只需將供、回水管與機組供、回水管相連接即可。

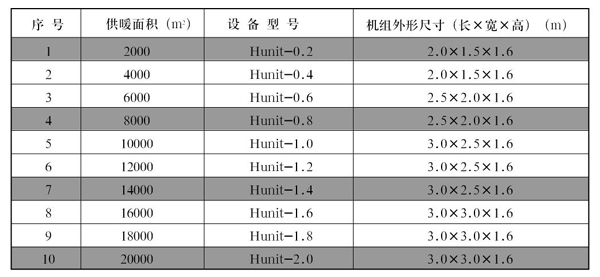

根據用戶高層建筑高區的供暖面積及建筑物的高度,室外熱網的供水壓力,成套供暖機組規格見下表 :
